- Blechgreifer TBL/TBLplus: 0,5t bis 3t
- Blechgreifer TBSplus 1t bis 3t
- Blechgreifer TBS 4,5t bis 10t
INFO
Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten.
Die Mindestlast beträgt 10 % der angegebenen Tragfähigkeit!
Beschreibung:
Blechgreifer der Modelle TBL, TBLplus, TBSplus und TBS dienen zum vertikalen Transport von einzelnen Blechen und Stahlplatten sowie zum Heben und Wenden bis zu 180°. Darüber hinaus können die Blechgreifer der TIGRIP-Serie für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Traverse. Der Blechgreifer wird mittels eines Arretierhebels geöffnet und geschlossen (außer Blechgreifer TBL 0,5 t). Hierdurch erfolgt eine Sicherheitsarretierung über eine Federvorspannung. Diese Sicherheitsarretierung gewährleistet, daß ein Abrutschen der Blechgreifer vom Transportgut auch ohne Zugbelastung ausgeschlossen ist. Der Blechgreifer ist servicefreundlich konstruiert und erlaubt ein müheloses und einfaches Austauschen der Verschleißteile. Es stehen für jeden Blechgreifer Ersatzteile bzw. Ersatzteilsets zur Verfügung. Eine Instandsetzung kann in unserem Unternehmen erfolgen oder von sachkundigen Personen durchgeführt werden. Der Blechgreifer TBL 0,5 verfügt über eine Sicherheitsarretierung mit Federvorspannung, wird jedoch ohne Riegelhebel geliefert
-
Details:
Wählen Sie Ihren Blechgreifer aus. ⇒
Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl
Blechgreifer TBL und TBS
| Modell | Beschreibung | |
|---|---|---|
TBL/TBLplus | TIGRIP - Blechgreifer TBL/TBLplus Diese Greifer verwendet man zum vertikalen Transport von einzelnen Blechen und Stahlplatten sowie dem Aufrichten und Wenden bis zu 180°. Darüber hinaus kann der Blechgreifer für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Traverse. | Datenblatt |
| Modell | Beschreibung | |
|---|---|---|
TBL | TIGRIP - Blechgreifer TBL Dieser Greifer dient dem vertikalen Transport von einzelnen Blechen und Stahlplatten sowie dem Heben und Wenden bis zu 180°. Darüber hinaus kann der Greifer für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Traverse. Diese Blechgreifer entsprechen in ihrem Aufbau und den Einsatzmöglichkeiten den Greifern TBL mit einer Tragfähigkeit von 500 bis 3.000 kg. | Datenblatt |
| Modell | Beschreibung | |
|---|---|---|

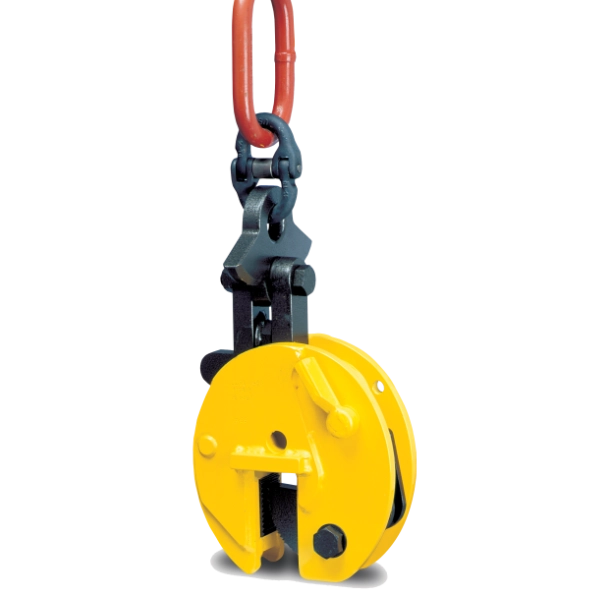

TBS | TIGRIP - Blechgreifer TBS Der Blechgreifer TBS mit der kardanischen Aufhängung ist in unterschiedlichen Positionen am Blech anschlagbar. Er kann aus der Horizontalen aufrichten, aus der Senkrechten ablegen oder bei seitlichem Anschlag über die Kante anheben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend dem unten stehenden Traglastdiagramm. | Datenblatt |
| Modell | Beschreibung | |
|---|---|---|
TBSplus | TIGRIP - Blechgreifer TBSplus Der Greifer TBS plus mit der kardanischen Aufhängung ist in unterschiedlichen Positionen am Blech anschlagbar. Er kann aus der Horizontalen aufrichten, aus der Senkrechten ablegen oder bei seitlichem Anschlag über die Kante anheben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend dem Traglastdiagramm. Die Schwenköse hat den zusätzlichen Vorteil, dass auch beim Schrägzug, wie er z. B. beim Transport großformatiger Bleche mittels zweistrangigen Gehänges entsteht, immer eine ausreichende Klemmkraft vorhanden ist. Ein Abrutschen oder Beschädigen des Greifers ist somit ausgeschlossen. Neben dem Transport von Blechen ist der Greifer mit Schwenköse auch für das Wenden von Stahl- und Schweißkonstruktionen hervorragend geeignet. | Datenblatt |
