Zu unserem Hydraulik-Zubehör gehören unter anderem folgende Produkte:
- HHC - Hydraulikschlauch mit oder ohne Kupplungsstecker
- GGY - Yale Manometer für Hydraulik in verscheidenen Druckbereichen
- GYA-63 - Manometer-Satz bestehend aus Manometer und 45° Adapter
- CFY, CMY, CCY - Yale Hydraulikkupplungen oder einzelne Kupplungselemente
- VPR - Druckbegrenzungsventil im Bereich 0-700 bar
- AYS - erweitertes Zubehör wie Hubklauen, Kolbenplatten, Verlängerungsrohre und Stützplatten
- AYP - Einschraub-Gewindeflansch fürHydraulikzylinder
- AYH - Schwenklager für Hydraulikzylinder YH
- HPB - Bodenrahmen für Handpumpen
- MY - Verteilerblöcke bis 700 bar und Mehrfach-Verteiler mit und Ohne Manometer
Beschreibung:
Wie es der Hersteller beschreibt: "Die Hydraulik ist die Form der Kraftübertragung, die uns die größte Kraftdichte ermöglicht. Keine andere Art der Kraftübertragung ist in der Lage, vergleichbar hohe Kräfte bei gleichen Baumaßen zu übertragen." So ist die Hydraulik von Yale (Columbus Mckinnon) bzw. das Yale Hydraulikzubehör ist in der Industrie für seine sehr hohe Qualität und Zuverlässigkeit bekannt. Jeder Hydraulikschlauch und jedes Hydraulikmanometer bietet Ihnen die höchstmögliche Qualität. Die Produkte werden in einer Vielzahl von Anwendungen eingesetzt, von der Industrie bis zur Landwirtschaft.
Wählen sie im Fenster ihr Produkt aus. ⇒
Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl
-
Details:
➡️ Vielleicht Interessieren Sie auch:
Hier finden Sie einige von uns vorkonfigurierte Systeme, welche frei von Ihnen angepasst werden können.
Sie benötigen einen Hydraulikzylinder ? Hier finden Sie eine Auswahl unserer Universalzylinder YS.
passend zu Hydraulikzylindern und Zubehör können Sie sich hier eine hydraulische Handpumpe heraussuchen.
Nicht gefunden, was Sie suchen ? im Hydraulik-Katalog finden Sie noch mehr Produkte.
Zubehör für Hydraulik
Welche wichtigen Begriffe müssen Sie kennen ?
Der hydraulische Druck Der hydraulische Druck ist die Kraft, die über das Hydrauliköl durch die Hydraulikschläuche übertragen wird und auf die Innenwände des geschlossenen Systems, welches in unserem Fall ein Hydraulikzylinder ist, wirkt. Dabei wird die Kraft, die auf eine Flüssigkeitsoberfläche ausgeübt wird, nahezu unvermindert und gleichmäßig auf eine andere Fläche übertragen. Dieses Prinzip wird in zahlreichen technischen Anwendungen genutzt, da es eine Kraftübertragung und -verstärkung ermöglicht. Wenn verbaut, kann der Druck über ein Hydraulik Manometer abgelesen werden.
Die Hubhöhe Hubhöhe ist der Begriff, der in vielen technischen Bereichen, insbesondere im Maschinenbau und in der Logistik, verwendet wird. Sie beschreibt den maximalen Weg, den ein Mechanismus oder ein Gerät einen Gegenstand heben oder drücken kann. Die Hubhöhe wird im Bereich Hydraulik in Millimetern angegeben und ist ein wichtiger Parameter bei der Auswahl und Dimensionierung vom Hydraulikzylinder.
Die Druckkraft Die Druckkraft ist in der Hydraulik eine fundamentale Größe, die die Kraft beschreibt, die das Hydrauliköl auf eine bestimmte Fläche ausübt. Sie ist eng verknüpft mit dem Begriff des hydraulischen Drucks und spielt eine entscheidende Rolle bei der Funktionsweise hydraulischer Systeme.
Das Ölvolumen Das Ölvolumen in einem hydraulischen System ist die Gesamtmenge an Hydrauliköl, die sich in dem System befindet. Dieses Hydrauliköl dient als Druckübertragungsmedium und ist für die reibungslose Funktion der jeder Hydraulik unerlässlich.
Der Hydraulikschlauch von Yale - Modell HHC und HH
Yale HHC Hydraulikschläuche sind Thermoplast-Hochdruck-Hydraulikschläuche, die speziell für den Einsatz in hydraulischen Systemen entwickelt wurden. Sie zeichnen sich durch ihre hohe Qualität, Langlebigkeit und Zuverlässigkeit aus. Sie bestehen aus einer vierlagige Konstruktion, bestehend aus zwei Stahllagen für hohe Druckbeständigkeit und einem Innen- und einem Außenmantel für Flexibilität und Abriebfestigkeit. Durch diesen Aufbau ist die Volumenausdehnung selbst unter vollem Druck von 700 bar äußerst gering.
Jeder Hydraulikschlauch ist beidseitig mit einer stabilen Armatur mit 19mm Sechskant ausgestattet. Die Modelle HHC sind außerdem im Gegensatz zum Modell HH serienmäßig mit einem passenden Kupplungsstecker Modell CMY-1 ausgestattet. Dieser Anschluss ist passend für das komplette Sortiment der Yale Hydraulik und passt somit an jeden Yale Hydraulikzylinder und jede Hydraulikpumpe. Die Standardschlauchlängen sind bei uns von 0,5 m bis 15 m direkt verfügbar. Selbstverständlich sind andere Längen und größere Nennweiten auf Anfrage bei uns erhältlich.
Das Hydraulik Manometer von Yale - Modell GGY
Unsere Yale Hydraulik Manometer sind extra für den Einsatz in Hydraulik-Systemen konzipiert und bieten höchste Präzision. Durch die kontinuierliche Überwachung und die Möglichkeit stetig den anliegenden Betriebsdruck des Hydrauliksystems abzulesen gewährleisten Sie einen sicheren und kontrollierten Arbeitsablauf. Das robuste Edelstahlgehäuse und die kratzfeste Sichtscheibe aus Acrylglas machen unsere Manometer äußerst langlebig. Die mit Glyzerin gefüllte Anzeige sorgt für eine genaue Ablesung, selbst unter anspruchsvollen Bedingungen und den Einsatz von motorbetriebenden Hydraulikpumpen. Um Ihnen die Arbeit zu erleichtern, stellen wir Ihnen kostenlose Umrechnungstabellen zur Verfügung. So können Sie die gemessenen Druckwerte direkt in die entsprechenden Kraftwerte Ihrer Yale Hydraulikzylinder umrechnen.
Der Hydraulikmanometer Satz von Yale - Modell GYA-63
Der GYA-63 Hydraulikmanometer Satz besteht aus einem hochwertigen Manometer vom Typ GGY-632 mit einem Durchmesser von 63 mm und dem passenden Adapter für alle Handpumpen des Modell HPS. Das Manometer ist mit Glycerin gefüllt, was eine vibrationsarme und genaue Anzeige gewährleistet. Die 45° Neigung des Manometers ermöglicht eine optimale Ablesbarkeit, selbst aus ungünstigen Blickwinkeln. Der Hydraulikmanometer Satz wird fertig montiert geliefert.
Hydraulik Kupplungen von Yale - Modelle CFY, CMY, CCY
Unsere Yale Hydraulikkupplungen zeichnen sich durch eine besonders einfache Handhabung aus. Dank der selbstdichtenden Konstruktion müssen Sie den Überwurf der Kupplungsmuffe lediglich handfest anziehen. Innere Kugeln verschließen die Öffnungen zuverlässig, sodass kein Hydrauliköl austreten kann. Alle unsere Hydraulikzylinder sind serienmäßig mit der Kupplungsmuffe Modell CFY-1 und der Staubkappe Modell CDF-9 ausgestattet. Diese Kombination gewährleistet eine sichere Verbindung, schützt vor Verunreinigungen und verlängert die Lebensdauer Ihrer Hydraulik.
Druckbegrenzungsventil von Yale - Modell VPR
Das Druckbegrenzungsventil dient dazu, den Druck in einem hydraulischen System auf einem konstanten Wert zu halten um so Überlastungen zu verhindern. Das Druckbegrenzungsventil Hydraulik sehr feinfühlig regulierbar und selbst nach unzähligen Wiederholungen noch sehr präzise. Sobald der eingestellte Maximaldruck erreicht ist, öffnet das Ventil und leitet das überschüssige Hydrauliköl einfach zum Tank zurück. Dieser Mechanismus schützt sowohl die Hydraulikkomponenten als auch das gesamte System vor Schäden.

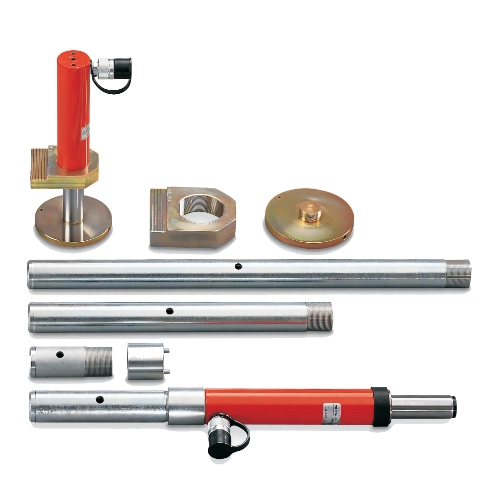

Hubklauen, Kolbenplatten, Bodenadapter und Verlängerungsrohre, Stützplatten von Yale - Modell AYS
Die Hubklauen AYS bis 12t Tragfähigkeit
Yale AYS Hubklauen sind kompakte und leichte Hubeinheiten, die mit einem passenden Yale Hydraulikzylinder kombiniert werden können. Sie werden auf das Außengewinde des Zylinders geschraubt und ermöglichen das Anheben von Lasten auch bei minimalem Freiraum unter der Last. Folgendes müssen Sie beim verwenden einer Hubklaue an ihrer Hydraulik beachten: Der verwendete Hydraulikzylinder muss sich gegen die zu hebende Last abstützen können und die maximale Kraft des Hubzylinders halbiert sich und beträgt somit 50% der ursprünglichen Traglast.
runde Kolbenplatten AYS
Yale AYS Kolbenplatten sind Hydraulikzubehör für Yale Hydraulikzylinder, die in das Innengewinde der Kolbenstange eingeschraubt werden. Sie dienen dazu, die Flächenpressung zu vermindern und ein Einsinken der Kolbenstange in den Untergrund zu verhindern. Auch hier ist zu beachten, dass die zu hebende Last sich am Hydraulikzylinder abstützen können muss.
Verlängerungsrohre AYS
Yale AYS Verlängerungsrohre sind Erweiterungen für Yale Hydraulikzylinder, die dazu dienen, die Hubhöhe zu erhöhen. Sie werden auf den Zylinderboden mittels Bodenadapter und zwei Innensechskantschrauben gegen den Zylinderboden geschraubt und erweitern somit den Einsatzbereich des Zylinders, beispielsweise bei Richtund Reparaturarbeiten. Die Verlängerungsrohre sind in verschiedenen Durchmessern und verschiedenen Tragfähigkeiten erhältlich. Sie zeichnen sich durch ihre einfache Montage und somit hohe Flexibilität aus.
Stützplatten AYS
Yale AYS Stützplatten für ihre Hydraulikzylinder, die dazu dienen, die Standsicherheit und Lastverteilung bei Hebevorgängen zu erhöhen. Sie werden unter dem Zylinder angebracht und verhindern, dass der Zylinder umkippt oder in den Boden einsinkt. Diese stabilen Platten sind extrem stabil geschweißt und mit einem Handgriff ausgestattet.
Der Einschraub-Gewindeflansch von Yale - Modell AYP
Das Schwenklager von Yale - Modell AYH
Yale AYH Schwenklager sind Anbauteile, die speziell für die Hydraulikzylinder der Yale YH-Hydraulikzylinder entwickelt wurden. Diese Lager ermöglichen es den Zylindern, beim Aus- und Einfahren eine Schwenkbewegung auszuführen. Dadurch wird die Flexibilität von hydraulischen Systemen enorm erhöht und sie können in Anwendungen eingesetzt werden, die eine kombinierte Linear- und Drehbewegung erfordern. Die Schwenklager werden sowohl oben an der Kolbenstange als auch unten am Zylinderboden befestigt. Wenn der Zylinder ein- oder ausgefahren wird, ermöglicht das Schwenklager Am Zylinder eine kontrollierte Schwenkbewegung um eine feste Achse. Diese Bewegung ist besonders nützlich in Anwendungen, bei denen der Arbeitsraum begrenzt ist oder sich die Arbeitsrichtung während des Betriebs ändert.
Bodenrahmen für Handpumpen von Yale - Modell HPB
Die robusten Bodenrahmen aus lackiertem Stahl verleihen Handpumpen zusätzliche Standsicherheit, insbesondere bei Baustelleneinsätzen auf unebenem Untergrund oder wenn der Untergrund sehr weich ist. Durch die stabile Plattform werden Vibrationen gedämpft und die Lebensdauer der Pumpe verlängert. Zudem schützen sie die Pumpe vor Beschädigungen vom Untergrund durch Sand, Feuchtigkeit und Stöße. Die einfache Montage erfolgt durch Anschrauben an drei vorgebohrten Löchern direkt an der Pumpe. Dank verschiedener Größen sind die Rahmen für unterschiedliche Pumpentypen geeignet.
Verteilerblock Hydraulik von Yale - Modell MY
Unsere Verteilerblöcke sind die ideale Lösung, um mehrere Zylinder an eine gemeinsame Hydraulikquelle anzuschließen. Dank des universellen 3/8-18 NPT Innengewindes können Sie problemlos Verschraubungen, Kupplungsmuffen oder Hydraulikschläuche anschließen und adaptieren. Für den direkten Anschluss an Handpumpen oder Absperrventile vom Typ VHM-1 sowie zum Verbinden mehrerer Verteilerblöcke empfehlen wir den Doppelnippel Modell FY-1. So passen Sie Ihr System ganz individuell Ihren Anforderungen an. Jeder Verteilerblock wird mit drei Stahl-Verschlussstopfen geliefert. Damit können Sie ungenutzte Anschlüsse sicher verschließen und so für eine saubere und übersichtliche Installation sorgen.
Mehrfach-Verteilerblock Hydraulik von Yale - Modell MY
Unser Mehrfach-Verteilerblock Hydraulik ermöglichen das präzise Ansteuern mehrerer Hydraulikzylinder. Durch die individuelle Absperrung jedes Zylinders können Sie auch ungleiche Lasten sicher und kontrolliert heben. Die Verteiler sind sofort einsatzbereit und können entweder direkt in den Kopf einer Handpumpe eingeschraubt oder über kurze Schläuche (z.B. Modelle HHC-10 und CFY-1) mit Hand- oder Elektropumpen verbunden werden. Modelle der MY...GYA Serie sind zusätzlich mit Manometern (GYA-63) ausgestattet. So haben Sie jederzeit den Druck in jedem einzelnen Zylinder im Blick, können permanent den Druck ablesen und können so Ihre Arbeitsprozesse optimal überwachen.
