TIRAK Winde für Personentransport

x500-mit HT-fest

X500

x500-mit HT-steckbar

X500 Hängetaster steckbar

x3000-mit-ES-AUF

X3050 Endschalter AUF

x3000

TIRAK X3050-3052

  • x500-mit HT-fest
  • x500-mit HT-steckbar
  • x3000-mit-ES-AUF
  • x3000

Standard-Ausstattung "X"

  • Seildurchlaufwinde Tirak "X..." zum Personentransport
  • Tragfähigkeiten: 300 / 400 / 500 / 600 / 800 / 1000 / 1150 oder 2000 kg
  • mit mechanischer Überlastabschaltung
  • Hängetaster fest angeschlossen mit 3 m Kabel (Auf + Ab + Not Aus), oder steckbar
  • Betriebsspannung/Motorleistung: 400V oder 230V (andere Spannungen möglich)
  • mit Endschalter in U-Form (als Betriebs- und Notendschalter geklemmt)
  • Netzanschlußleitung 1,0 m mit CEE-Stecker mit Phasenwender (400V), bzw. Schuko-Stecker (230V)
  • mit Betriebsstundenzähler

    zu den Tirakseilen und-Zubehör ⇒

    zu den Fangvorrichtung blocstop ⇒

    Katalog TIRAK-Materialtransport
    Bedienungsanleitung TIRAK Materialtransport

    Beschreibung:

    TIRAK Motorseilzug - Die tragbare Seildurchlaufwinde für Personentransport für jede Seillänge. Überall da, wo Personen transportiert werden, gelten höchste Sicherheitsstandards.

    Von unabhängiger Stelle nach EN 1808 zertifiziert. So erfüllt der TIRAK all diese Anforderungen und bildet das Herzstück vieler Anlagen der Höhenzugangstechnik. Überall da, wo Personen gehoben werden müssen, ist die Tirak-Winde universell und ideal einsetzbar.

    Die kompakten Abmessungen und das geringe Gewicht machen das Handling kinderleicht. Außerdem vereinfachen die Einbindung des TIRAK in eigene Anwendungen zur Steigerung von Produktivität und Effizienz. Das geringe Gewicht des Tirak ermöglicht eine höhere Nutzlast des Systems

    • Details:

    • Hersteller: TRACTEL

    • Typ / Modell: TIRAK Motorseilzug, Durchlaufwinde für Personentransport

      • X300P-302P = 300 kg bis 18 m/min
      • X400P-403P = 400 kg bis 18 m/min
      • X500P-503P = 500 kg bis 18 m/min
      • L500P  = 500 kg bis 9 m/min
      • X600P-623P = 600 kg bis 18 m/min
      • X820P-823P = 800 kg bis 18 m/min
      • X1030P-1033P = 1000 kg bis 18 m/min
      • X1140P bis 1150 kg bis 9 m/min
      • X2050P-2058P = 2000 kg bis 18 m/min
      • T1020-1026 = 980 kg bis 18 m/min

    Wählen sie im Fenster ihr Produkt aus. ⇒

    Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl

    ➡️ Vielleicht Interessieren Sie auch:

    Motorseilzug TIRAK Materialtransport
    tirak_X500
    Motorseilzug Tirak
    Elektrokettenzug Star Liftket
    star-liftket_HFW
    Elektrokettenzug Star Liftket
    Seildurchlaufwinde Minifor
    minifor_TR10_TR30
    Seildurchlaufwinde Minifor
    Overlay card Overlay card

    Auswahl

    Wählen Sie den gewünschten Ausführung des TIRAK für Personentransport nach Tragfähigkeit, Hubgeschwindigkeit, Betriebsspannung und Art der Steuerung aus fügen sie die benötigte Stückzahl der Anfrage hinzu.

    Personentransport Tirak

    ModellBeschreibung
    Tirak X
    X300P-X503P

    Seildurchlaufwinde TIRAK X300P bis X503P, 300 - 500kg
    Ausstattung: Hängetaster (HT) steckbar oder fest verdrahtet. geliefert mit 3m Kabel, Oberer Endschalter bereits auf Tirak montiert und fest angeschlossen. Lieferung mit 1 m Stromversorgungskabel mit CEE-Stecker mit Phasenwender

    Zusätzliche Informationen:

    • Vollständige Maschine wird mit einer CE-Erklärung geliefert
    • Geliefert mit 1m Stromkabel
    • Not-Endschalter Auf und Endschalter (Redundanz gemäß EN1808:2015) am Seileinlauf des Tirak aufgebaut und fest verdrahtet
    • CE-Logo auf Typenschild
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtArtikel-Nr. HT festArtikel-Nr. HT steckbar
    X300P TIRAK Motorseilzug 400V
    8 mm
    300 kg
    9 m/min
    3ph/400V/50Hz
    2 A
    28 kg
    GZ-290899
    GZ-290909
    X301P TIRAK Motorseilzug 230V
    8 mm
    300 kg
    9 m/min
    1ph/230V/50Hz
    5 A
    29 kg
    GZ-290919
    GZ-290929
    X302P TIRAK Motorseilzug 400V
    8 mm
    300 kg
    18 m/min
    3ph/400V/50Hz
    3 A
    28 kg
    GZ-290939
    GZ-290949
    X400P TIRAK Motorseilzug 400V
    8 mm
    400 kg
    9 m/min
    3ph/400V/50Hz
    2,5 A
    29 kg
    GZ-290959
    GZ-290969
    X401P TIRAK Motorseilzug 230V
    8 mm
    400 kg
    9 m/min
    1ph/230V/50Hz
    6,1 A
    38 kg
    GZ-290979
    GZ-290989
    X402P TIRAK Motorseilzug 400V
    8 mm
    400 kg
    18 m/min
    3ph/400V/50Hz
    3,8 A
    32 kg
    GZ-290999
    GZ-291009
    X403P TIRAK Motorseilzug 400V
    8 mm
    400 kg
    9/18 m/min
    3ph/400V/50Hz
    2,2/4,5 A
    37 kg
    GZ-291019
    GZ-291029
    L500P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    9 m/min
    3ph/400V/50Hz
    2,5 A
    29 kg
    GZ-291039
    GZ-291049
    X500P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    9 m/min
    3ph/400V/50Hz
    3,1 A
    41 kg
    GZ-291059
    GZ-291069
    X501P TIRAK Motorseilzug 230V
    8 mm
    500 kg
    9 m/min
    1ph/230V/50Hz
    7,6 A
    49 kg
    GZ-291079
    GZ-291089
    X502P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    18 m/min
    3ph400V/50Hz
    5,5 A
    44 kg
    GZ-291099
    GZ-291109
    X503P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    9/18 m/min
    3ph400V/50Hz
    3,7/6,6 A
    51 kg
    GZ-291119
    GZ-291129
    ModellBeschreibung
    tirak X
    X600P-X823P

    Motorseilzug TIRAK X600P bis X823P, 600 bis 800kg

    Ausstattung: mit Hängetaster (HT) steckbar oder fest verdrahtet. geliefert mit 3 m Kabel, Oberer Endschalter auf Tirak aufgebaut und fest angeschlossen. Lieferung mit 1m Stromversorgungskabel mit CEE-Stecker mit Phasenwender

    Zusätzliche Informationen:

    • Vollständige Maschine wird mit einer CE-Erklärung geliefert
    • Geliefert mit 1m Stromkabel
    • Der Not Endschalter AUF und Endschalter (Redundanz gemäß EN1808:2015) auf Tirak aufgebaut und fest verdrahtet
    • CE-Logo auf Typenschild
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtArtikel-Nr. HT festArtikel-Nr. HT steckbar
    X600P TIRAK Motorseilzug 400V
    8 mm
    600 kg
    9 m/min
    3ph/400V/50Hz
    4,3 A
    53 kg
    GZ-291139
    GZ-291149
    X601P TIRAK Motorseilzug 230V
    8 mm
    600 kg
    9 m/min
    1ph/230V/50Hz
    10 A
    58 kg
    GZ-291159
    GZ-291159
    X602P TIRAK Motorseilzug 400V
    8 mm
    600 kg
    18 m/min
    3ph/400V/50Hz
    4,8 A
    57 kg
    GZ-291179
    GZ-291189
    X603P TIRAK Motorseilzug 400V
    8 mm
    600 kg
    9/18 m/min
    3ph/400V/50Hz
    4,5/8,7 A
    66 kg
    GZ-291199
    GZ-291209
    X620P TIRAK Motorseilzug 400V
    9 mm
    600 kg
    9 m/min
    3ph/400V/50Hz
    4,3 A
    53 kg
    GZ-291219
    GZ-291229
    X621P TIRAK Motorseilzug 230V
    9 mm
    600 kg
    9 m/min
    1ph/230V/50Hz
    10 A
    50 kg
    GZ-291239
    GZ-291249
    X622P TIRAK Motorseilzug 400V
    9 mm
    600 kg
    18 m/min
    3ph/400V/50Hz
    4,8 A
    57 kg
    GZ-291259
    GZ-291269
    X623P TIRAK Motorseilzug 400V
    9 mm
    600 kg
    9/18 m/min
    3ph/400V/50Hz
    4,5/8,7 A
    66 kg
    GZ-291279
    GZ-291289
    X820P TIRAK Motorseilzug 400V
    9 mm
    800 kg
    9 m/min
    3ph/400V/50Hz
    4,5 A
    47 kg
    GZ-291299
    GZ-291309
    X823P TIRAK Motorseilzug 400V
    9 mm
    800 kg
    9/18 m/min
    3ph/400V/50Hz
    5,5/9,5 A
    50 kg
    GZ-291319
    GZ-291329
    ModellBeschreibung
    tirak X
    X1030P-X1140P

    Seildurchlaufwinde TIRAK X1030P bis X1140P, 1000 bis 1150 kg

    Ausstattung: Hängetaster (HT) steckbar oder fest verdrahtet, geliefert mit 3m Kabel, Oberer Endschalter auf Tirak aufgebaut und fest verdrahtet. Lieferung mit 1m Stromversorgungskabel mit CEE-Stecker mit Phasenwender

    Zusätzliche Informationen:

    • Vollständige Maschine wird mit einer CE-Erklärung geliefert
    • Geliefert mit 1m Stromkabel
    • Not-Endschalter "AUF" und Endschalter (Redundanz gemäß EN1808:2015) am Tirak vor Seileinlauf aufgebaut und fest verdrahtet
    • CE-Logo auf Typenschild
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtArtikel-Nr. HT festArtikel-Nr. HT steckbar
    X1030P TIRAK Motorseilzug 400V
    10 mm
    1000 kg
    9 m/min
    3ph/400V/50Hz
    5,6 A
    47 kg
    GZ-291339
    GZ-291349
    X1033P TIRAK Motorseilzug 400V
    10 mm
    1000 kg
    9/18 m/min
    3ph/400V/50Hz
    5,4/10 A
    58 kg
    GZ-291359
    GZ-291369
    X1140P TIRAK Motorseilzug 400V
    11 mm
    1150 kg
    9 m/min
    3ph/400V/50Hz
    5,6 A
    47 kg
    GZ-295939
    GZ-295789
    ModellBeschreibung
    tirak X
    X2050P-X2052P

    Seildurchlaufwinde TIRAK X2050P bis X2052P, bis 2000 kg

    Ausstattung: Hängetaster (HT) wahlweise steckbar oder fest verdrahtet, geliefert mit 3 m Kabel, Oberer Endschalter am Tirak verschraubt und fest verdrahtet. Lieferung mit 1m Stromversorgungskabel mit CEE-Stecker mit Phasenwender

    Zusätzliche Informationen:

    • Vollständige Maschine wird mit einer CE-Erklärung geliefert
    • Geliefert mit 1m Stromkabel
    • Not Endschalter Auf und Endschalter (Redundanz gemäß EN1808:2015) auf Tirak aufgebaut und fest verdrahtet
    • CE-Logo auf Typenschild
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtArtikel-Nr. HT festArtikel-Nr. HT steckbar
    X2050P TIRAK Motorseilzug 400V
    14 mm
    2000 kg
    6 m/min
    3ph/400V/50Hz
    6 A
    100 kg
    GZ-291379
    GZ-291389
    X2052P TIRAK Motorseilzug 400V
    14 mm
    2000 kg
    12 m/min
    3ph/400V/50Hz
    10,3 A
    117 kg
    GZ-291399
    GZ-291409
    X2058P TIRAK Motorseilzug 400V
    14 mm
    2000 kg
    18 m/min
    3ph/400V/50Hz
    17 A
    145 kg
    GZ-291419
    GZ-291429
    ModellBeschreibung
    Tirak X steckbar
    X300P-X2052P

    Seildurchlaufwinde TIRAK X300P bis X2052P, 300 bis 2000 kg
    Ausstattung: mit Anschluß für zentralen Steuerkasten steckbar mit Hartingstecker

    Zusätzliche Informationen:

    • Unvollständige Maschine wird mit einer Hersteller-Erklärung geliefert
    • Geliefert mit Hartingstecker bzw. Stecker zum Anschluss an Zentralsteuerung
    • Keine Steckanschlüsse für Endschalter vorhanden; Komplettierung und Anschluss bauseits
    • Kein CE-Logo auf dem Typenschild
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtArtikel-Nr. steckbar für Zentralsteuerung
    X300P TIRAK Motorseilzug 400V
    8 mm
    300 kg
    9 m/min
    3ph/400V/50Hz
    2 A
    28 kg
    GZ-188189
    X301P TIRAK Motorseilzug 230V
    8 mm
    300 kg
    9 m/min
    1ph/230V/50Hz
    5,1 A
    29 kg
    GZ-188139
    X302P TIRAK Motorseilzug 400V
    8 mm
    300 kg
    18 m/min
    3ph/400V/50Hz
    3 A
    28 kg
    GZ-188199
    X400P TIRAK Motorseilzug 400V
    8 mm
    400 kg
    9 m/min
    3ph/400V/50Hz
    2,5 A
    29 kg
    GZ-188259
    X401P TIRAK Motorseilzug 230V
    8 mm
    400 kg
    9 m/min
    1ph/230V/50Hz
    6,1 A
    38 kg
    GZ-188329
    X402P TIRAK Motorseilzug 400V
    8 mm
    400 kg
    18 m/min
    3ph/400V/50Hz
    3,8 A
    32 kg
    GZ-188279
    X403P TIRAK Motorseilzug 400V
    8 mm
    400 kg
    9/18 m/min
    3ph/400V/50Hz
    2,2/4,5 A
    36 kg
    GZ-188299
    L500P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    9 m/min
    3ph/400V/50Hz
    2,5 A
    29 kg
    GZ-188349
    X500P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    9 m/min
    3ph/400V/50Hz
    3 A
    41 kg
    GZ-188379
    X501P TIRAK Motorseilzug 230V
    8 mm
    500 kg
    9 m/min
    1ph/230V/50Hz
    7,6 A
    49 kg
    GZ-188439
    X502P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    18 m/min
    3ph400V/50Hz
    5,3 A
    44 kg
    GZ-188389
    X503P TIRAK Motorseilzug 400V
    8 mm
    500 kg
    9/18 m/min
    3ph400V/50Hz
    3,6/6,5 A
    51 kg
    GZ-188419
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtARTIKEL-NR. STECKBAR FÜR ZENTRALSTEUERUNG
    X600P TIRAK Motorseilzug 400V
    8 mm
    600 kg
    9 m/min
    3ph/400V/50Hz
    3,9 A
    43 kg
    GZ-259669
    X601P TIRAK Motorseilzug 230V
    8 mm
    600 kg
    9 m/min
    1ph/230V/50Hz
    9,5 A
    51 kg
    GZ-259679
    X602P TIRAK Motorseilzug 400V
    8 mm
    600 kg
    18 m/min
    3ph/400V/50Hz
    5 A
    47 kg
    GZ-259689
    X603P TIRAK Motorseilzug 400V
    8 mm
    600 kg
    9/18 m/min
    3ph/400V/50Hz
    4,5/8,7 A
    53 kg
    GZ-259699
    X620P TIRAK Motorseilzug 400V
    9 mm
    600 kg
    9 m/min
    3ph/400V/50Hz
    4,3 A
    43 kg
    GZ-259709
    X621P TIRAK Motorseilzug 230V
    9 mm
    600 kg
    9 m/min
    1ph/230V/50Hz
    10 A
    51 kg
    GZ-259719
    X622P TIRAK Motorseilzug 400V
    9 mm
    600 kg
    18 m/min
    3ph/400V/50Hz
    5 A
    47 kg
    GZ-259729
    X623P TIRAK Motorseilzug 400V
    9 mm
    600 kg
    9/18 m/min
    3ph/400V/50Hz
    4,5/8,7 A
    53 kg
    GZ-259739
    X820P TIRAK Motorseilzug 400V
    9 mm
    800 kg
    9 m/min
    3ph/400V/50Hz
    4,5 A
    47 kg
    GZ-188509
    X823P TIRAK Motorseilzug 400V
    9 mm
    800 kg
    9/18 m/min
    3ph/400V/50Hz
    5,5/9,8 A
    58 kg
    GZ-188519
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtARTIKEL-NR. STECKBAR FÜR ZENTRALSTEUERUNG
    X1030P TIRAK Motorseilzug 400V
    10 mm
    1000 kg
    9 m/min
    3ph/400V/50Hz
    5,6 A
    47 kg
    GZ-188549
    X1033P TIRAK Motorseilzug 400V
    10 mm
    1000 kg
    9/18 m/min
    3ph/400V/50Hz
    5,5/9,8 A
    58 kg
    GZ-217149
    TYP / BEZEICHNUNGSeildurchmesserTragfähigkeitHubgeschwindigkeitBetriebsspannungStromstärkeEigengewichtARTIKEL-NR. STECKBAR FÜR ZENTRALSTEUERUNG
    X2050P TIRAK Motorseilzug 400V
    14 mm
    2000 kg
    6 m/min
    3ph/400V/50Hz
    6,1 A
    100 kg
    GZ-188569
    X2052P TIRAK Motorseilzug 400V
    14 mm
    2000 kg
    12 m/min
    3ph/400V/50Hz
    10 A
    117 kg
    GZ-188579
    ModellBeschreibung
    tirak_anbindungen
    Anbindung

    Befestigungsvorrichtungen
    TYP / BEZEICHNUNGverwendbar fürArtikel-Nr.
    Typ A
    für TIRAK X300-1530
    GZ-48657
    Typ B mit Ösenhaken
    für TIRAK X300-1530
    GZ-48727
    Typ B mit Aufhängebügel
    für TIRAK X300-1530
    GZ-48717
    Typ D zur Anbindung an US-Bühnen
    für TIRAK X300-1530
    GZ-47867
    Typ C mit Ösenhaken, für nachträglichen Einbau
    für TIRAK X300/L500
    GZ-180157
    Typ C mit Aufhängeglied, für nachträglichen Einbau
    für TIRAK X300/L500
    GZ-180167
    Typ C mit Ösenhaken, für nachträglichen Einbau
    für TIRAK X500-1530
    GZ-58527
    Typ C mit Aufhängeglied, für nachträglichen Einbau
    für TIRAK X500-1530
    GZ-58537

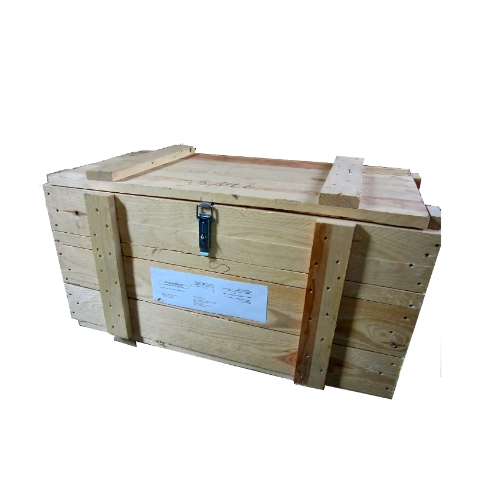

    tirak holzkiste

    Holzkiste

    empfohlene Verpackung

    TYP / BEZEICHNUNGverwendbar fürArtikel-Nr.
    Tragkasten, Holz
    für TIRAK X300 / X400
    GZ-26980
    Tragkasten, Holz
    für TIRAK X500 - X1000
    GZ-21450
    Tragkasten, Holz
    für TIRAK T1000
    GZ-21320
    Tragkasten, Holz
    für TIRAK X1530
    GZ-56010
    Tragkasten, Holz
    für TIRAK X2000 / X3000
    GZ-56000
