Elektroseilwinde Yale RPE

Elektroseilwinde Yale RPE 2t

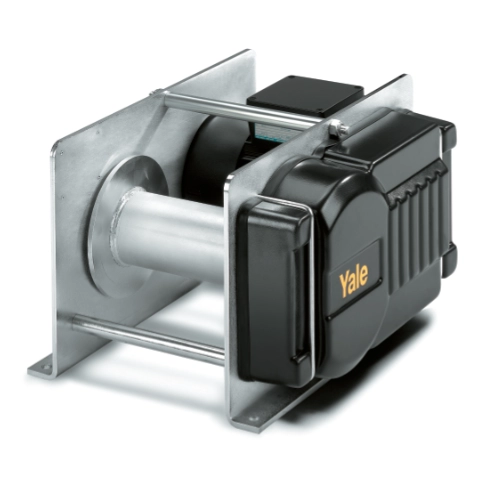

Elektroseilwinde Yale RPE verzinkt

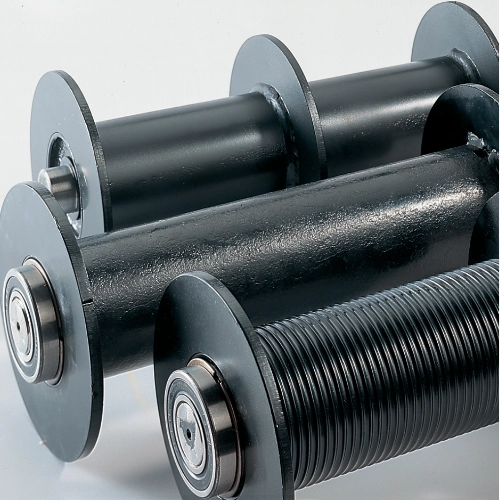

verschiedene Trommelausführungen

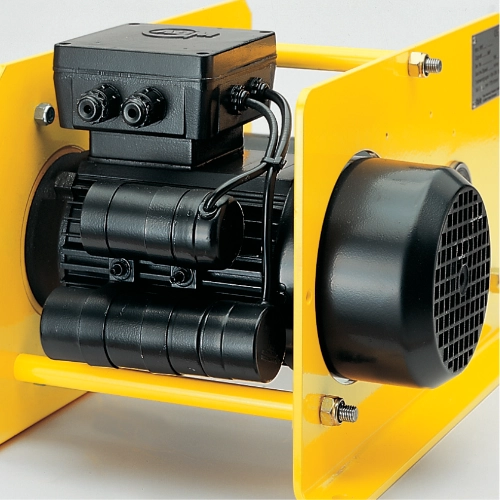

mit 1Ph. Wechselstrommotor

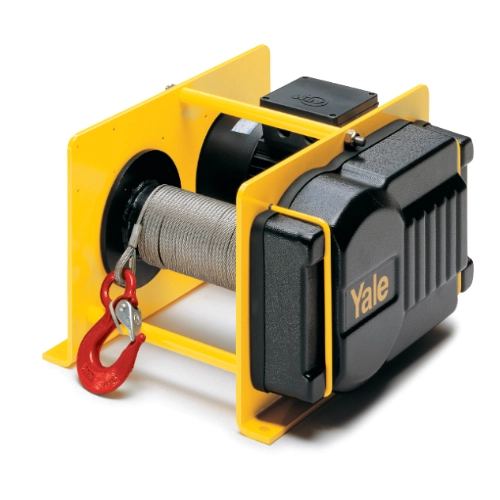

Elektrische Seilwinde Yale RPE bis 1t

Der innenliegende Bremsmotor ermöglicht kompakte Abmessungen der Winde.
Standard: 400 V/230 V, 3Phasen, 50Hz
oder 230 V, 1Phase, 50Hz
Stirnradgetriebe mit Schrägverzahnung der 1. Stufe
sorgt für hohe Laufruhe. Durch Fettschmierung in allen Baulagen einsetzbar

Katalogauszug

Beschreibung:

Elektrische Seilwinde der Baureihe Yale RPE sind ganz auf volle Leistung, extreme Effizienz und höchste Sicherheit konzipiert. Die kompakte und sehr robuste Bauweise und der universelle Seilabgang ermöglichen den individuellen Einsatz in nahezu jeder Lage. Die Elektroseilwinde ist für das Heben und Ziehen von Lasten konzipiert. Die Auslegung der Winden entspricht DIN 15020 - Triebwerksgruppe 1Bm/M3, der DGUV Vorschrift 54 Winden, Hub- und Zuggeräte (BGVD8) und selbstverständlich der EG-Maschinenrichtlinie.

Details:
Hersteller: CMCO
Typ / Modell: Elektroseilwinde Yale RPE
Tragfähigkeit: bis 2.000kg
Ausführung mit glatter Trommel
Ausführung mit gerillter Trommel

Wählen sie im Fenster ihr Produkt aus. ⇒

Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl

➡️ Vielleicht Interessieren Sie auch:

Motorseilzug TIRAK

Motorseilzug Tirak

Elektrokettenzug Star Liftket

Elektrokettenzug Star Liftket

Seildurchlaufwinde Minifor

Seildurchlaufwinde Minifor

Auswahl

Wählen Sie das gewünschte Modell der RPE nach Tragfähigkeit, Betriebsspannung und Art der Steuerung aus fügen sie die benötigte Stückzahl der Anfrage hinzu.

Yale RPE

Spannung / Modell

Anzahl

Elektroseilwinde Modell RPE - Betriebsspannung 400 V, 3 Phasen, 50 Hz, 40 % ED, Schutzart IP 54

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 2-13	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500004	CM-6500140
RPE 2-13 L	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500014	CM-6500141
RPE 2-13 XL	250 kg	10,2 / 13,2	4	4	48 kg	CM-6500085	CM-6500142
RPE 2-13 R	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500016	CM-6500143
RPE 2-13 LR	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500018	CM-6500144
RPE 2-13 XLR	250 kg	10,2 / 13,2	4	4	48 kg	CM-6500224	CM-6500145

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 5-6	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500005	CM-6500146
RPE 5-6 L	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500015	CM-6500147
RPE 5-6 XL	500 kg	4,6 / 6,6	4	6	49 kg	CM-6500070	CM-6500148
RPE 5-6 R	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500017	CM-6500149
RPE 5-6 LR	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500019	CM-6500150
RPE 5-6 XLR	500 kg	4,6 / 6,6	4	6	49 kg	CM-6500101	CM-6500151

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 5-12 L	500 kg	8,7 / 12,6	4	6	47 kg	CM-6500007	CM-6500152
RPE 5-12 XL	500 kg	8,7 / 12,6	4	6	54 kg	CM-6500092	CM-6500153
RPE 5-12 LR	500 kg	8,7 / 12,6	4	6	47 kg	CM-6500039	CM-6500154
RPE 5-12 XLR	500 kg	8,7 / 12,6	4	6	54 kg	CM-6500110	CM-6500155

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 9-6	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500013	CM-6500156
RPE 9-6 L	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500046	CM-6500157
RPE 9-6 XL	990 kg	5,1 / 6,5	3	8	105 kg	CM-6500104	CM-6500158
RPE 9-6 R	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500047	CM-6500159
RPE 9-6 LR	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500048	CM-6500160
RPE 9-6 XLR	990 kg	5,1 / 6,5	3	8	105 kg	CM-6500099	CM-6500161

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 10-6	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500008	CM-6500162
RPE 10-6 L	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500041	CM-6500163
RPE 10-6 XL	1.000 kg	5,1 / 6,5	3	8	105 kg	CM-6500669	CM-6500164
RPE 10-6 R	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500042	CM-6500165
RPE 10-6 LR	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500043	CM-6500166
RPE 10-6 XLR	1.000 kg	5,1 / 6,5	3	8	105 kg	CM-6500088	CM-6500167

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 20-6	2.000 kg	5,2 / 7,6	3	12	185 kg	CM-6500269	CM-6500274
RPE 20-6 L	2.000 kg	5,2 / 7,6	3	12	185 kg	CM-6500270	CM-6500276
RPE 20-6 XL	2.000 kg	5,2 / 7,6	3	12	205 kg	CM-6500271	CM-6500278
RPE 20-6 R	2.000 kg	5,2 / 7,6	3	12	185 kg	CM-6500267	CM-6500280
RPE 20-6 LR	2.000 kg	5,2 / 7,6	3	12	185 kg	CM-6500272	CM-6500282
RPE 20-6 XLR	2.000 kg	5,2 / 7,6	3	12	205 kg	CM-6500273	CM-6500284

¹ In der obersten Seillage
² Mit Rutschkupplung
R = Gerillte Trommel
L/XL = Verlängerte Seiltrommel und mit größerer Seilaufnahme
Elektrische Seilwinde einfach bei uns Anfragen!

Elektroseilwinde Modell RPE - Betriebsspannung 230 V, 1 Phasen, 50 Hz, 60 % ED, Schutzart IP 54

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 2-13	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500024	CM-6500196
RPE 2-13 L	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500027	CM-6500197
RPE 2-13 XL	250 kg	10,2 / 13,2	4	4	48 kg	CM-6500094	CM-6500198
RPE 2-13 R	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500029	CM-6500199
RPE 2-13 LR	250 kg	10,2 / 13,2	4	4	40 kg	CM-6500032	CM-6500200
RPE 2-13 XLR	250 kg	10,2 / 13,2	4	4	48 kg	CM-6500225	CM-6500201

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 5-6	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500025	CM-6500202
RPE 5-6 L	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500028	CM-6500203
RPE 5-6 XL	500 kg	4,6 / 6,6	4	6	49 kg	CM-6500084	CM-6500204
RPE 5-6 R	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500030	CM-6500205
RPE 5-6 LR	500 kg	4,6 / 6,6	4	6	41 kg	CM-6500033	CM-6500206
RPE 5-6 XLR	500 kg	4,6 / 6,6	4	6	49 kg	CM-6500226	CM-6500207

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 5-12 L	500 kg	8,7 / 12,6	4	6	47 kg	CM-6500026	CM-6500208
RPE 5-12 XL	500 kg	8,7 / 12,6	4	6	54 kg	CM-6500075	CM-6500209
RPE 5-12 LR	500 kg	8,7 / 12,6	4	6	47 kg	CM-6500031	CM-6500210
RPE 5-12 XLR	500 kg	8,7 / 12,6	4	6	54 kg	CM-6500227	CM-6500211

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 9-6	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500059	CM-6500212
RPE 9-6 L	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500060	CM-6500213
RPE 9-6 XL	990 kg	5,1 / 6,5	3	8	105 kg	CM-6500228	CM-6500214
RPE 9-6 R	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500061	CM-6500215
RPE 9-6 LR	990 kg	5,1 / 6,5	3	8	89 kg	CM-6500062	CM-6500216
RPE 9-6 XLR	990 kg	5,1 / 6,5	3	8	105 kg	CM-6500229	CM-6500217

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 10-6	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500053	CM-6500218
RPE 10-6 L	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500054	CM-6500219
RPE 10-6 XL	1.000 kg	5,1 / 6,5	3	8	105 kg	CM-6500230	CM-6500220
RPE 10-6 R	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500055	CM-6500221
RPE 10-6 LR	1.000 kg	5,1 / 6,5	3	8	89 kg	CM-6500056	CM-6500222
RPE 10-6 XLR	1.000 kg	5,1 / 6,5	3	8	105 kg	CM-6500087	CM-6500223

TYP / BEZEICHNUNG	Tragfähigkeit	Hubgeschwindigkeit 1.Lage/oberste Lage	max. Seillagen	Seildurchmesser	Eigengewicht	Art.Nr. ohne Steuerung	Art.Nr. Schützsteuerung
RPE 15-6	1.500 kg	5,2 / 7,6	3	12	185 kg	auf Anfrage	auf Anfrage
RPE 15-6 L	1.500 kg	5,2 / 7,6	3	12	185 kg	auf Anfrage	auf Anfrage
RPE 15-6 XL	1.500 kg	5,2 / 7,6	3	12	205 kg	auf Anfrage	auf Anfrage
RPE 15-6 R	1.500 kg	5,2 / 7,6	3	12	185 kg	auf Anfrage	auf Anfrage
RPE 15-6 LR	1.500 kg	5,2 / 7,6	3	12	185 kg	auf Anfrage	auf Anfrage
RPE 15-6 XLR	1.500 kg	5,2 / 7,6	3	12	205 kg	auf Anfrage	auf Anfrage

¹ In der obersten Lage
² Mit integrierter Rutschkupplung
R = mit gerillter Trommel
L/XL = mit verlängerter Seiltrommel und mit größerer Seilaufnahme

Sonderausführungen & Zubehör für Elektroseilwinde Modell RPE

TYP / BEZEICHNUNG	Beschreibung	Art.Nr.
Drahtseil nach DIN 3069-SE - 1770 N/mm2	Seil Ø 4 mm (Preis pro m), wird in 5m-Schritten verkauft	CM-6600008
Drahtseil nach DIN 3069-SE - 1770 N/mm2	Seil Ø 6 mm (Preis pro m), wird in 5m-Schritten verkauft	CM-6600006
Drahtseil nach DIN 3069-SE - 1770 N/mm2	Seil Ø 8 mm (Preis pro m), wird in 5m-Schritten verkauft	CM-6600011
Drahtseil nach DIN 3069-SE - 1770 N/mm2	Seil Ø 12 mm (Preis pro m), wird in 5m-Schritten verkauft	auf Anfrage
Drahtseilkonfektionierung m. Spitze und eingepresstem Ösenhaken	250 kg und 500 kg	CM-6600010
Drahtseilkonfektionierung m. Spitze und eingepresstem Ösenhaken	990 kg und 1.000 kg	CM-6600012
Drahtseilkonfektionierung m. Spitze und eingepresstem Ösenhaken	1500 kg und 2000 kg	auf Anfrage
Steuerkabel Schützsteuerung	/pro m	CM-670602
Baureihe RPE... T	mit Trennsteg und 2 Befestigungen	auf Anfrage
Ausführung mit rostfreier Bremse	(Schutzart IP 55)	auf Anfrage
Wandschalter mit Not-Halt-Funktion	(Schützsteuerung) 1G	CM-6600034
Getriebeendschalter	(Schützsteuerung erforderlich) für Standardtrommel	auf Anfrage
Schlaffseilschalter Modell RPE 2-13 /5-6	(Schützsteuerung erforderlich) für Standardtrommel	auf Anfrage
Frequenzumrichter	für stufenlose Geschwindigkeitsregelung	auf Anfrage
Funkfernsteuerung	für EU zertifiziert	CM-192029597
