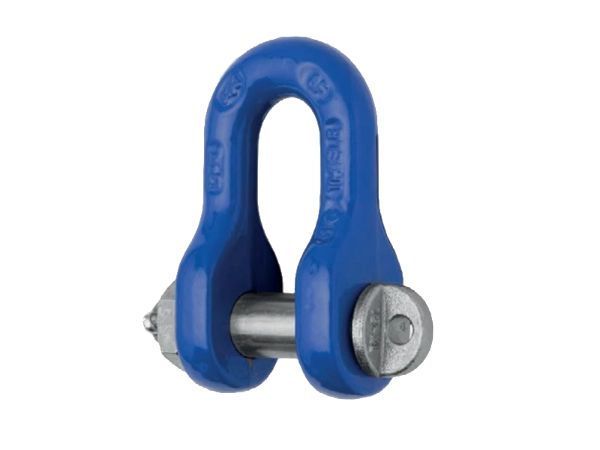

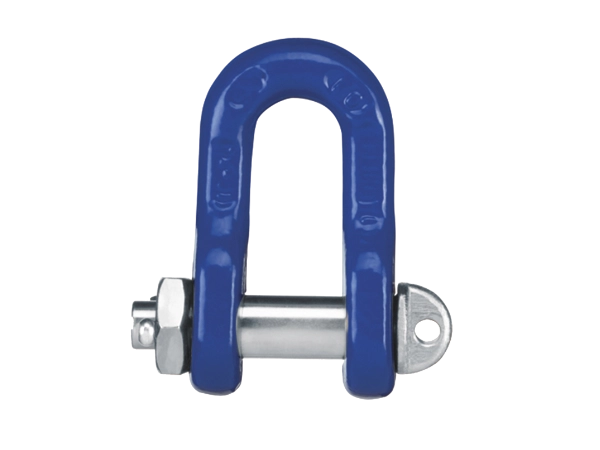

SCHÄKEL FORM C MIT BOLZEN, MUTTER UND SPLINT TWN 1871 GÜTEKLASSE 10
Die Schäkel Form C mit Bolzen, Mutter und Splint Güteklasse 10 TWN 1871 werden als Endbeschläge in Kettengehängen eingesetzt. Die Schäkel Form C können auch direkt an Laschen und Traversen montiert werden. Die Maße der Schäkel Form C entsprechen der DIN 82101. Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten.
- 4-fache Sicherheit gegen Bruch in alle Zugrichtungen
- 25% mehr Tragfähigkeit als Güteklasse 10
- einfache und schnelle Montage
- Tragfähigkeiten von 1,40 - 19 Tonnen
Beschreibung:
Geschmiedete Schäkel Güteklasse 10 der Kettenfabrik THIELE sind mit Bolzen und Splint. Nutzung ist zum Beispiel als Endbeschläge für Kettengehänge oder einzeln als Verbindung zu Laschen oder Traversen möglich. Im Vergleich zum gleichen Schäkel der Güteklasse 8 können sie 25% mehr Last anhängen oder sparen durch das Nutzen einer Kleineren Nenngröße 30% an Gewicht.
-
Details:
Wählen sie im Fenster ihr Produkt aus. ⇒
Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl
Dieser Schäkel in C-Form ist nun auch in Güteklasse 10 erhältlich und bringt somit alle Vorteile der GK10 mit sich. Er wiegt bei gleicher Traglast 30 Prozent weniger als ein vergleichbares Modell der Güteklasse 8.
Ausführungen:
- Schäkel Form C
TWN 1871
Schäkel GK 10
| Nenngröße | Traglast | Eigengewicht | Güteklasse 10 | Artikelnummer |
|---|---|---|---|---|
|
6-10
|
1,40 t
|
0,32 kg
|
10
|
TH-F303000
|
|
8-10
|
2,50 t
|
0,40 kg
|
10
|
TH-F303005
|
|
10-10
|
4,00 t
|
0,45 kg
|
10
|
TH-F303100
|
|
13-10
|
6,70 t
|
0,84 kg
|
10
|
TH-F303200
|
|
16-10
|
10,00 t
|
1,49 kg
|
10
|
TH-F303300
|
|
20-10
|
16,00 t
|
3,20 kg
|
10
|
TH-F303400
|
|
22-10
|
19,00 t
|
4,59 kg
|
10
|
TH-F303500
|
