Beschreibung:

Die Laufkatze und Haspelkatze von unseren Partnern Tractel und CMCO ermöglicht ein schnelles Befestigen an einem Stahlträger und dienen dem Anschlagen eines Seilzuges oder Flaschenzuges, der auf einem I- oder H-Trägerprofiles von Hand, durch Schieben oder per Haspelkette positioniert werden soll. Das Öffnen der Katze ist durch Kurbel (nur Corso-Modelle), für verschiedene handelsübliche Trägerprofile einstellbar. Im Ring der Traverse lassen sich, mit Aufhängehaken versehene Hebezeuge einhängen

Details:
Hersteller: Tractel / CMCO
Typ / Modell: CORSO / HTP / HTG / CTP
Tragfähigkeit: 0,25t - 50t
Flanschbreiten:
- Corso Rollfahrwerk - A bis 220mm
- Corso Rollfahrwerk - B bis 320mm
- Corso Haspelfahrwerk - A bis 220mm
- Corso Haspelfahrwerk - B bis 320mm
- HTP Laufkatze - A bis 220mm
- HTP Laufkatze - B bis 300mm
- HTG Haspelfahrwerk - A bis 220mm
- HTG Haspelfahrwerk - B bis 300mm
- CTP Rollklemme - bis 300 mm

Wählen sie im Fenster ihr Produkt aus. ⇒

Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl

Rollfahrwerke und Haspelfahrwerke, um ihre Hebezeuge anzuschlagen oder im Bereich PSAgA als Anschlagpunkt nach EN795 oder Personentransport nach EN1808.

Auswahl

Wählen Sie das gewünschte Fahrwerks-Modell, entsprechend Ihrer Anwendung und Tragfähigkeit aus. Zuletzt wählen sie die passende Flanschbreite aus und fügen sie die benötigte Stückzahl der Anfrage hinzu.

Roll- und Haspelfahrwerke

Typ / Modell

Anzahl

Modell	Beschreibung
Rollfahrwerk Corso	CORSO - Handfahrwerk für Materialtransport Tragfähigkeit 250 kg - 10.000 kg Die Corso Rollfahrwerke können schnell und einfach auf einem Stahlträger mit geradem und geneigtem Flansch montiert werden und bilden einen zuverlässigen Anschlagpunkt für Hebezeuge wie Greifzug, Bravo, Tralift, Minifor und Tralift TT.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Rollfahrwerk Corso C250	250 kg	45 - 152 mm	---	3,5 kg	GZ-69289	---
Rollfahrwerk Corso C500	500 kg	50 - 220 mm	160 - 320 mm	8,5 kg	GZ-23309	GZ-108879
Rollfahrwerk Corso C1000	1000 kg	58 - 220 mm	160 - 320 mm	10,5 kg	GZ-23319	GZ-108889
Rollfahrwerk Corso C2000	2000 kg	66 - 220 mm	160 - 320 mm	18,0 kg	GZ-23329	GZ-108899
Rollfahrwerk Corso C3000	3000 kg	74 - 220 mm	160 - 320 mm	32,0 kg	GZ-23379	GZ-108909
Rollfahrwerk Corso C5000	5000 kg	90 - 220 mm	180 - 320 mm	48,5 kg	GZ-23389	GZ-108919
Rollfahrwerk Corso C10000	10000 kg	---	142 - 320 mm	105 kg	---	GZ-56279

Modell	Beschreibung
Rollfahrwerk Rollbeam	ROLLBEAM - Handfahrwerk nach EN 795-B Tragfähigkeit 1 Person - 150 kg Das Rollbeam Rollfahrwerk kann schnell und einfach auf einem Stahlträger mit geradem und geneigtem Flansch montiert werden und bildet einen zuverlässigen Anschlagpunkt für 1 Person mit maximal 150 kg.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Rollfahrwerk Rollbeam	150 kg	50 - 220mm	220 - 300mm	10,5 kg	GZ-54369	GZ-88559

Modell	Beschreibung
Rollfahrwerk Corso Personentransp.	CORSO - DIN EN 1808 - Handfahrwerk für Personentransport Tragfähigkeit 500 kg - 3.000 kg Die Roll- und Haspelfahrwerke Corso erfüllen die Anforderungen der Norm DIN EN 1808 für Personen. Die Systeme wurden intensiven Tests unterzogen, um nachzuweisen, dass ausnahmslos alle hohen Standards zur Personenbeförderung erfüllt werden.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Rollfahrwerk Corso C500 Personentransport	500 kg	62 - 220 mm	220 - 300 mm	8,5 / 10,0 kg	GZ-183019	GZ-183029
Rollfahrwerk Corso C1000 Personentransport	1000 kg	58 - 220 mm	220 - 300 mm	10,5 / 14,0 kg	GZ- 183039	GZ-183049
Rollfahrwerk Corso C2000 Personentransport	2000 kg	68 - 220 mm	220 - 300 mm	18,0 / 21,6 kg	GZ-183059	GZ-183069
Rollfahrwerk Corso C3000 Personentransport	3000 kg	74 - 220 mm	220 - 300 mm	32,0 / 35,0 kg	GZ-183079	GZ-183089

Modell	Beschreibung

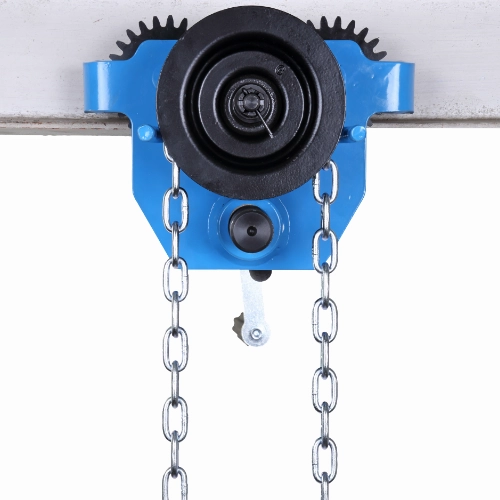

Haspelfahrwerk Corso	CORSO - Haspelfahrwerk für Materialtransport Tragfähigkeit 1.000 kg - 20.000 kg Die Corso Haspelfahrwerke können schnell und einfach auf einem Stahlträger mit geradem und geneigtem Flansch montiert werden und bilden einen zuverlässigen Anschlagpunkt für Hebezeuge wie Greifzug, Bravo, Tralift, Minifor und Tralift TT.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Haspelfahrwerk Corso 1000	1000 kg	58 - 220 mm	160 - 320 mm	19 kg	GZ-23339	GZ-108929
Haspelfahrwerk Corso 2000	2000 kg	66 - 220 mm	160 - 320 mm	22,5 kg	GZ-23349	GZ-108939
Haspelfahrwerk Corso 3000	3000 kg	74 - 220 mm	160 - 320 mm	37,5 kg	GZ-23359	GZ-108949
Haspelfahrwerk Corso 5000	5000 kg	90 - 220 mm	180 - 320 mm	55,0 kg	GZ-23369	GZ-108959
Haspelfahrwerk Corso 10000	10000 kg	---	142 - 320 mm	115 kg	---	GZ-56289
Haspelfahrwerk Corso 20000	20000 kg	---	153 - 320 mm	254 kg	---	GZ-56299

Modell	Beschreibung
Haspelfahrwerk Corso Personentransp.	CORSO - DIN EN 1808 - Haspelfahrwerk für Personentransport Tragfähigkeit 1.000 kg - 3.000 kg Die Haspelfahrwerke Corso erfüllen die Anforderungen der Norm DIN EN 1808 für Personentransport. Die Systeme wurden intensiven Tests unterzogen, um nachzuweisen, dass ausnahmslos alle hohen Standards zur Personen Beförderung erfüllt werden.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Haspelfahrwerk Corso 1000 Personentransport	1000 kg	58 - 220 mm	220 - 300 mm	19,8 / 20,5 kg	GZ-183099	GZ-183109
Haspelfahrwerk Corso 2000 Personentransport	2000 kg	66 - 220 mm	220 - 300 mm	22,5 /24,0 kg	GZ-183119	GZ-183129
Haspelfahrwerk Corso 3000 Personentransport	3000 kg	74 - 220 mm	220 - 300 mm	37,5 / 39,0 kg	GZ-183139	GZ-183149

Modell	Beschreibung
Corso Cleantech	CORSO CLEANTECH - Edelstahlfahrwerk Tragfähigkeit 500 kg - 2.000 kg Das Corso Edelstahlfahrwerk ist ein robustes Gerät, hergestellt aus Edelstahl der Güteklasse 304. Dies ist speziell für den Lebensmittel-, Pharma-, Kosmetik- und Reinraumbereich, sowie in aggressiven Umgebungen mit Salzwasser oder Staub aufgrund ihrer hervorragenden Korrosionsbeständigkeit hergestellt.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Edelstahlfahrwerk Corso 500	500 kg	50 - 152 mm	---	5,8 kg	GZ-294869	---
Edelstahlfahrwerk Corso 1000	1000 kg	64 - 203 mm	---	12,0 kg	GZ-294879	---
Edelstahlfahrwerk Corso 2000	2000 kg	88 - 203 mm	---	19,5 kg	GZ-294889	---

Modell	Beschreibung
Laufkatze HTP	HTP - Laufkatze Tragfähigkeit 500 kg - 5.000 kg Das Rollfahrwerk HTP besitzt kugelgelagerte Laufrollen, gekapselt und dauergeschmiert, für optimale Laufeigenschaften. Die Modelle sind für einen weiten Trägerbereich und verschiedene Profile (z.B. INP, IPE und IPB) einstellbar.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Laufkatze HTP 500	500 kg	50 - 220 mm	160 - 300 mm	8,0 / 10,6 kg	CM-5141273	CM-5148305
Laufkatze HTP 1000	1000 kg	50 - 220 mm	160 - 300 mm	9,0 / 11,2 kg	CM-5141274	CM-5148306
Laufkatze HTP 2000	2000 kg	66 - 220 mm	160 - 300 mm	16,0 / 19,3 kg	CM-5141275	CM-5148307
Laufkatze HTP 3000	3000 kg	74 - 220 mm	160 - 300 mm	32,0 / 35,8 kg	CM-5141276	CM-5148308
Laufkatze HTP 5000	5000 kg	90 - 220 mm	180 - 300 mm	48,0 / 52,2 kg	CM-5141277	CM-5148309

Modell	Beschreibung
Haspelfahrwerk HTG	HTG - Handfahrwerk Tragfähigkeit 500 kg - 50.000 kg Das Haspelfahrwerk HTG besitzt kugelgelagerte Laufrollen, gekapselt und dauergeschmiert, für optimale Laufeigenschaften. Die Modelle sind für einen weiten Trägerbereich und verschiedene Profile (z.B. INP, IPE und IPB) einstellbar. - Auf Wunsch mit Anfahrpuffer.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Haspelfahrwerk HTG 500	500 kg	50 - 220 mm	160 - 300 mm	9,7 / 12,6 kg	CM-5300006	CM-5300011
Haspelfahrwerk HTG 1000	1000 kg	50 - 220 mm	160 - 300 mm	11,2 / 14,1 kg	CM-5300007	CM-5300012
Haspelfahrwerk HTG 2000	2000 kg	66 - 220 mm	160 - 300 mm	18,0 / 21,3 kg	CM-5300008	CM-5300013
Haspelfahrwerk HTG 3000	3000 kg	74 - 220 mm	160 - 300 mm	35,4 / 39,2 kg	CM-5300009	CM-5300014
Haspelfahrwerk HTG 5000	5000 kg	90 - 220 mm	180 - 300 mm	51,8 / 56,0 kg	CM-5300010	CM-5300015
Haspelfahrwerk HTG 8000	8000 kg	---	125 - 310 mm	104,0 kg	---	CM-5300016
Haspelfahrwerk HTG 10000	10000 kg	---	125 - 310 mm	104,0 kg	---	CM-5300017
Haspelfahrwerk HTG 15000	15000 kg	---	125 - 310 mm	230,0 kg	---	CM-5300018
Haspelfahrwerk HTG 20000	20000 kg	---	125 - 310 mm	230,0 kg	---	CM-5300019
Haspelfahrwerk HTG 30000	30000 kg	---	175 - 305 mm	248,0 kg	---	CM-192045613
Haspelfahrwerk HTG 50000	50000 kg	---	175 - 305 mm	489,0 kg	---	CM-192045614

Modell	Beschreibung
Handfahrwerke HTP / HTG ATEX Basic	HTP / HTG ATEX Basic - Handfahrwerk Tragfähigkeit 500 kg - 20.000 kg Fahrwerke dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung mit einem Hand- oder Drucklufthebezeug. Die ATEX Serie bietet Edelstahlrahmen, Edelstahlhandkette bei Modell HTG und einen Gummipuffer.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite A	Flanschbreite B	Eigengewicht	ART.-NR. - A	ART.-NR. - B
Rollfahrwerk HTP ATEX Basic
Rollfahrwerk HTP ATEX 500	500 kg	50 - 220 mm	160 - 300 mm	9,7 / 12,6 kg	CM-5100054	CM-5100057
Rollfahrwerk HTP ATEX 1000	1000 kg	50 - 220 mm	160 - 300 mm	11,2 / 14,1 kg	CM-5100055	CM-5100058
Rollfahrwerk HTP ATEX 2000	2000 kg	66 - 220 mm	160 - 300 mm	18,0 / 21,3 kg	CM-5100056	CM-5100059
Haspelfahrwerk HTG ATEX Basic
Haspelfahrwerk HTG ATEX 500	500 kg	50 - 220 mm	160 - 300 mm	9,7 / 12,6 kg	CM-5300101	CM-5300106
Haspelfahrwerk HTG ATEX 1000	1000 kg	50 - 220 mm	160 - 300 mm	11,2 / 14,1 kg	CM-5300102	CM-5300107
Haspelfahrwerk HTG ATEX 2000	2000 kg	66 - 220 mm	160 - 300 mm	18,0 / 21,3 kg	CM-5300103	CM-5300108
Haspelfahrwerk HTG ATEX 3000	3000 kg	74 - 220 mm	160 - 300 mm	35,4 / 39,2 kg	CM-5300104	CM-5300109
Haspelfahrwerk HTG ATEX 5000	5000 kg	90 - 220 mm	180 - 300 mm	51,8 / 56,0 kg	CM-5300105	CM-5300110
Haspelfahrwerk HTG ATEX 8000	8000 kg	---	125 - 310 mm	104,0 kg	---	CM-5300111
Haspelfahrwerk HTG ATEX 10000	10000 kg	---	125 - 310 mm	104,0 kg	---	CM-5300112
Haspelfahrwerk HTG ATEX 20000	20000 kg	---	125 - 310 mm	230,0 kg	---	CM-5300114

Modell	Beschreibung
Rollklemme CTP	CTP - Rollklemme Tragfähigkeit 1.000 kg - 3.000 kg Einfach montierbare Rollklemme zum Anschlagen und Verfahren von Lasten an Trägerprofilen. Schnelles Einstellen auf die Trägerbreite durch Drehen der zentralen Spindel und anschließend sichere Arretierung durch einen Konterhebel.	Katalogblatt

TYP / BEZEICHNUNG	Tragfähigkeit	Flanschbreite	Eigengewicht	ART.-NR.
Rollklemme CTP 1-A	1000 kg	60 - 150 mm	2,5 kg	CM-5500024
Rollklemme CTP 2-A	2000 kg	75 - 200 mm	9,9 kg	CM-5500025
Rollklemme CTP 2-B	2000 kg	200 - 300 mm	10,3 kg	CM-5500026
Rollklemme CTP 3-A	3000 kg	75 - 200 mm	17,5 kg	CM-5500027
Rollklemme CTP 3-B	3000 kg	200 - 300 mm	19,5 kg	CM-5500028

Die Laufkatze - Das Rollfahrwerk und Haspelkatze
