Sicherheitskurbeln und Kurbelköpfe mit abnehmbarer Kurbel

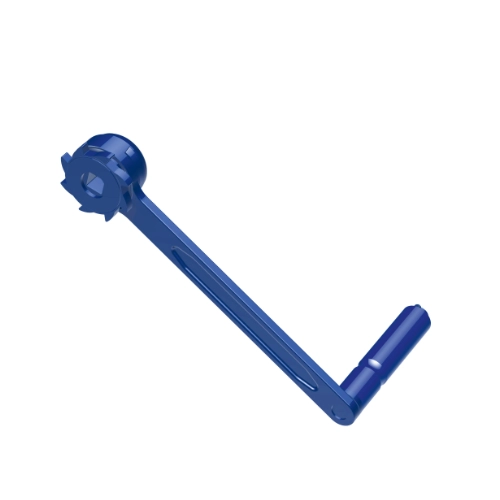

Sicherheitskurbel

Sicherheitskurbel-Ratschenkurbel

Druckrollen-Sicherheitskurbel

Sicherheitskurbel-Kopf

Druckrollen-Sicherheitskurbel-Kopf

Mit einer selbsthemmenden Sicherheitskurbel (Siku), Sicherheits-Ratschenkurbel oder Druckrollen-Sicherheitskurbel (DSK) ausgerüstet, wird die Last auf den Stahlwinden in jeder Höhe sicher gehalten.
Handkurbelgriff umlegbar.
Für Arbeiten in beengten Raumverhältnissen sind Stahlwinden, auch mit Sicherheits-Ratschenkurbel (Raku) lieferbar.

Beschreibung:

Unsere Kurbeln sind vorgesehen für Zahnstangenwinden mit 14er oder 17er Vierkant.

Die Lastdruckbremse ist ausgestattet mit Messingbremsscheiben. Ausführungen lackiert oder verzinkt lieferbar.

Details:
Sicherheitskurbeln (Siku)
Sicherheits-Ratschenkurbeln (Raku)
Druckrollen-Sicherheitskurbeln (DSK)
Druckrollen-Ratschen-Sicherheitskurbeln (DRK)
Kurbelköpfe mit abnehmbarer Kurbel

Wählen sie im Fenster ihr Produkt aus. ⇒

Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl

download Katalog Zahnstangenwinden

Auswahl

Wählen Sie das gewünschte Sicherheitskurbel-Modell, sowie die benötigte Stückzahl der Anfrage hinzu.

Kurbeln für Böcker-Winden

Kurbelausführung

Anzahl

Beschreibung
Sicherheitskurbel (SIKU) Die Sicherheitskurbel mit Sperrad hält, zusammen mit der Doppelsperrklinke, die Last in jeder Höhe fest. Die Last kann nur in einer Drehrichtung – dem Uhrzeigersinn – gehalten werden. Sie entspricht den berufsgenossenschaftlichen Vorschriften. Es können zwei verschiedene Bremsbeläge gewählt werden: Kunststoff (Standard) für den Einsatz unter witterungsgeschützten Bedingungen, Messing für den ständigen Einsatz draußen und wenn sehr schwere Lasten bewegt werden müssen. integrierte Lastdruckbremse Doppelsperrklinke mit Feder Kunststoff oder Messing- Bremsbelägen lackiert oder verzinkte Ausführung 14 mm oder 17mm Vierkant 250 mm Kurbelarm für 1,5 - 5 t Winden, Nennlast: 70 Nm 300 mm Kurbelarm für 10 t Winden, Nennlast 168 Nm

Beschreibung

Sicherheitskurbel (SIKU)
Die Sicherheitskurbel mit Sperrad hält, zusammen mit der Doppelsperrklinke, die Last in jeder Höhe fest. Die Last kann nur in einer Drehrichtung – dem Uhrzeigersinn – gehalten werden. Sie entspricht den berufsgenossenschaftlichen Vorschriften. Es können zwei verschiedene Bremsbeläge gewählt werden: Kunststoff (Standard) für den Einsatz unter witterungsgeschützten Bedingungen, Messing für den ständigen Einsatz draußen und wenn sehr schwere Lasten bewegt werden müssen.

integrierte Lastdruckbremse
Doppelsperrklinke
mit Feder Kunststoff oder Messing- Bremsbelägen
lackiert oder verzinkte Ausführung
14 mm oder 17mm Vierkant
250 mm Kurbelarm für 1,5 - 5 t Winden, Nennlast: 70 Nm
300 mm Kurbelarm für 10 t Winden, Nennlast 168 Nm

TYP / BEZEICHNUNG	Kurbelarmlänge	für 4-knt	Eigengewicht	Artikelnummer
SIKU lackiert für Stahlwinden 1,5-5 t	250 mm	14 mm	1,2 kg	BÖ-006.015-0017
SIKU lackiert für Stahlwinden 1,5-5 t	250 mm	17 mm	1,2 kg	BÖ-006.015-0017.10
SIKU verzinkt für Stahlwinden 1,5-5 t	250 mm	14 mm	1,2 kg	BÖ-006.015-9917
SIKU verzinkt für Stahlwinden 1,5-5 t	250 mm	17 mm	1,2 kg	BÖ-006.015-9917.10
SIKU lackiert für Stahlwinden 10 t	300 mm	17 mm	2,3 kg	BÖ-006.100-9917
SIKU verzinkt für Stahlwinden 10 t	300 mm	17 mm	2,3 kg	BÖ-006.100-9917.10

Beschreibung
Sicherheits-Ratschenkurbel (RAKU) Die Sicherheits-Ratschenkurbel wird bei Arbeiten auf engstem Raum eingesetzt, weil der Kurbelarm nicht um 360° gedreht werden muss, sondern durch Auf- und Abwärtsbewegung der Kurbel die Last gehoben und gesenkt werden kann. Das Heben und Senken wird durch Umlegen eines Hebels am Kurbelarm eingestellt. integrierte Lastdruckbremse Doppelsperrklinke mit Feder Kunststoff oder Messing- Bremsbelägen lackiert oder verzinkte Ausführung 14 mm oder 17mm Vierkant 250 mm Kurbelarm für 1,5 - 5 t Winden, Nennlast: 70 Nm 300 mm Kurbelarm für 10 t Winden, Nennlast 168 Nm

Beschreibung

Sicherheits-Ratschenkurbel (RAKU)
Die Sicherheits-Ratschenkurbel wird bei Arbeiten auf engstem Raum eingesetzt, weil der Kurbelarm nicht um 360° gedreht werden muss, sondern durch Auf- und Abwärtsbewegung der Kurbel die Last gehoben und gesenkt werden kann. Das Heben und Senken wird durch Umlegen eines Hebels am Kurbelarm eingestellt.

integrierte Lastdruckbremse
Doppelsperrklinke mit Feder
Kunststoff oder Messing- Bremsbelägen
lackiert oder verzinkte Ausführung
14 mm oder 17mm Vierkant
250 mm Kurbelarm für 1,5 - 5 t Winden, Nennlast: 70 Nm
300 mm Kurbelarm für 10 t Winden, Nennlast 168 Nm

TYP / BEZEICHNUNG	Kurbelarmlänge	für 4-knt	Eigengewicht	Artikelnummer
RAKU lackiert für Stahlwinden 1,5-5 t	250 mm	14 mm	1,2 kg	BÖ-006.015-0018
RAKU lackiert für Stahlwinden 1,5-5 t	250 mm	17 mm	1,2 kg	BÖ-006.015-0018.10
RAKU verzinkt für Stahlwinden 1,5-5 t	250 mm	14 mm	1,2 kg	BÖ-006.015-9918
RAKU lackiert für Stahlwinden 10 t	300 mm	17 mm	2,3 kg	BÖ-006.100-9918
RAKU verzinkt für Stahlwinden 10 t	300 mm	17 mm	2,3 kg	BÖ-006.100-9918.10

Beschreibung
Druckrollen-Sicherheitskurbel (DSK) In allen Bereichen der Technik, wo es gilt, ein unbeabsichtigtes Rücklaufen einer Last sicher zu vermeiden, werden Rücklaufsicherungen und Arretierungen eingesetzt. Zum Beispiel in Form einer Sicherheitskurbel. Die Druckrollen-Sicherheitskurbel setzt auf allen Gebieten neue Maßstäbe, denn sie basiert auf einem einzigartigen, neuentwickelten Sperrmechanismus. Für den Anwender bedeutet dies noch mehr Sicherheit und Bedienungskomfort, für den Konstrukteur mehr Einsatzmöglichkeiten. Last wird in beiden Drehrichtungen gehalten wenn schlagartiger Belastungswechsel auftritt Höchstmaß an Sicherheit für hohe Beanspruchung kompakte und geschlossene Bauweise geringer Wartungsaufwand 14 mm oder 17 mm Vierkant lackiert oder in verzinkter Ausführung 250 mm Kurbelarm für 1,5 - 5 t Winden Nennlast : 70 Nm

Beschreibung

Druckrollen-Sicherheitskurbel (DSK)
In allen Bereichen der Technik, wo es gilt, ein unbeabsichtigtes Rücklaufen einer Last sicher zu vermeiden, werden Rücklaufsicherungen und Arretierungen eingesetzt. Zum Beispiel in Form einer Sicherheitskurbel. Die Druckrollen-Sicherheitskurbel setzt auf allen Gebieten neue Maßstäbe, denn sie basiert auf einem einzigartigen, neuentwickelten Sperrmechanismus. Für den Anwender bedeutet dies noch mehr Sicherheit und Bedienungskomfort, für den Konstrukteur mehr Einsatzmöglichkeiten.

Last wird in beiden Drehrichtungen gehalten
wenn schlagartiger Belastungswechsel auftritt Höchstmaß an Sicherheit
für hohe Beanspruchung kompakte und geschlossene Bauweise geringer Wartungsaufwand
14 mm oder 17 mm Vierkant
lackiert oder in verzinkter Ausführung
250 mm Kurbelarm für 1,5 - 5 t Winden Nennlast : 70 Nm

TYP / BEZEICHNUNG	Kurbelarmlänge	für 4-knt	Eigengewicht	Artikelnummer
DSK lackiert für Stahlwinden 1,5-5 t	250 mm	14 mm	2,0 kg	BÖ-006.015-0027
DSK lackiert für Stahlwinden 1,5-5 t	250 mm	17 mm	2,0 kg	BÖ-006.015-0027.10
DSK verzinkt für Stahlwinden 1,5-5 t	250 mm	14 mm	2,0 kg	BÖ-006.015-0027.10
DSK verzinkt für Stahlwinden 1,5-5 t	250 mm	17 mm	2,0 kg	BÖ-006.015-0027.20

	Beschreibung
	Druckrollen-Ratschensicherheitskurbel (DRK) Die Druckrollen-Ratschensicherheitskurbel wird beim Arbeiten auf engstem Raum eingesetzt, weil der Kurbelarm nicht um 360 ° gedreht werden muss, sondern durch rein ziehende oder drückende Bewegung anzutreiben ist. Last wird in beiden Drehrichtungen gehalten unempfindlich gegenüber stoßartigem Belastungswechsel Höchstmaß an Sicherheit für hohe Beanspruchung kompakte und geschlossene Bauweise geringer Wartungsaufwand 14 mm Vierkant lackiert oder in verzinkter Ausführung 250 mm Kurbelarm für 1,5 - 5 t Winden Nennlast : 70 Nm

Beschreibung

druckrollen-ratschensicherheitskurbel-dsk

Druckrollen-Ratschensicherheitskurbel (DRK)
Die Druckrollen-Ratschensicherheitskurbel wird beim Arbeiten auf engstem Raum eingesetzt, weil der Kurbelarm nicht um 360 ° gedreht werden muss, sondern durch rein ziehende oder drückende Bewegung anzutreiben ist.

Last wird in beiden Drehrichtungen gehalten
unempfindlich gegenüber stoßartigem Belastungswechsel
Höchstmaß an Sicherheit für hohe Beanspruchung
kompakte und geschlossene Bauweise geringer Wartungsaufwand
14 mm Vierkant
lackiert oder in verzinkter Ausführung
250 mm Kurbelarm für 1,5 - 5 t Winden Nennlast : 70 Nm

TYP / BEZEICHNUNG	Kurbelarmlänge	für 4-knt	Eigengewicht	Artikelnummer
DRK lackiert für Stahlwinden 1,5-5 t	250 mm	14 mm	2,0 kg	BÖ-006.015-0028.01

	Beschreibung
	Sicherheitskurbel-Kopf (SIKU-Kopf) Der Sicherheitskurbelkopf mit Sperrad hält, zusammen mit der Doppelsperrklinke, die Last in jeder Höhe fest. Die Last kann nur in einer Drehrichtung – dem Uhrzeigersinn – gehalten werden. Sonderausführung für abnehmbare Handkurbel und nach Wunsch auch mit Verlängerung integrierte Lastdruckbremse Doppelsperrklinke mit Feder Messing-Bremsbeläge Nennlast: 70 Nm bei 1,5 - 5 t Nennlast: 168 Nm bei 10 t Adaptierung mit Steckachse lackiert oder in verzinkter Ausführung 14 mm oder 17 mm Vierkant

Beschreibung

Sicherheitskurbel-Kopf (SIKU-Kopf)
Der Sicherheitskurbelkopf mit Sperrad hält, zusammen mit der Doppelsperrklinke, die Last in jeder Höhe fest. Die Last kann nur in einer Drehrichtung – dem Uhrzeigersinn – gehalten werden. Sonderausführung für abnehmbare Handkurbel und nach Wunsch auch mit Verlängerung

integrierte Lastdruckbremse
Doppelsperrklinke mit Feder
Messing-Bremsbeläge
Nennlast: 70 Nm bei 1,5 - 5 t
Nennlast: 168 Nm bei 10 t
Adaptierung mit Steckachse
lackiert oder in verzinkter Ausführung
14 mm oder 17 mm Vierkant

TYP / BEZEICHNUNG	Kurbelarmlänge	für 4-knt	Eigengewicht	Artikelnummer
SIKU-Kopf lackiert für Stahlwinden 1,5-5 t	---	14 mm	---	BÖ-006.015-0026.01

	Beschreibung
	Druckrollensicherheitskurbel-Kopf (DSK-Kopf) Der Druckrollen-Sicherheitskurbelkopf (wie Druckrollen-Sicherheitskurbel) Sonderausführung für abnehmbare Handkurbel und auf Wunsch mit Verlängerung. Last wird in beide Drehrichtungen gehalten, wenn schlagartiger Belastungswechsel auftritt Höchstmaß an Sicherheit für hohe Beanspruchung kompakte und geschlossene Bauweise, geringer Wartungsaufwand 14 mm oder 17 mm Vierkant lackiert oder verzinkt

Beschreibung

Druckrollensicherheitskurbel-Kopf (DSK-Kopf)
Der Druckrollen-Sicherheitskurbelkopf (wie Druckrollen-Sicherheitskurbel) Sonderausführung für abnehmbare Handkurbel und auf Wunsch mit Verlängerung.

Last wird in beide Drehrichtungen gehalten, wenn schlagartiger Belastungswechsel auftritt
Höchstmaß an Sicherheit für hohe Beanspruchung
kompakte und geschlossene Bauweise, geringer Wartungsaufwand
14 mm oder 17 mm Vierkant
lackiert oder verzinkt

TYP / BEZEICHNUNG	Kurbelarmlänge	für 4-knt	Eigengewicht	Artikelnummer
DSK-Kopf lackiert für Stahlwinden 1,5-5 t	---	14 mm	---	BÖ-006.015-9927
