- 4-fache Sicherheit gegen Bruch in alle Zugrichtungen
- 25% mehr Tragfähigkeit als Güteklasse 8
- Haken zur Herstellung von Kettengehängen
- verschiedene möglichkeiten von Größen und Strangzahl
Beschreibung:
Geschmiedete Haken in Güteklasse 10 der Kettenfabrik THIELE für viele Einsatzzwecke und in vielen verschiedenen Nenngrößen. Für Lasten von 1,4 t bis 40t pro Haken.
-
Details:
Wählen sie im Fenster ihr Produkt aus. ⇒
Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl
Download:
- Katalog Haken Güteklasse 10
Ausführungen:
- Selbstverriegelnde Haken
TWN 1836, TWN 1837, TWN 1838 - Ösenhaken
TWN 1841/1 - Schlupfhaken mit Gabel
TWN 1840/1 - Gießereihaken
TWN 1856 - weitere Haken
TWN 1899, TWN 1869, TWN 0869/1
Haken Güteklasse 10
| Haken | Beschreibung | ||
|---|---|---|---|

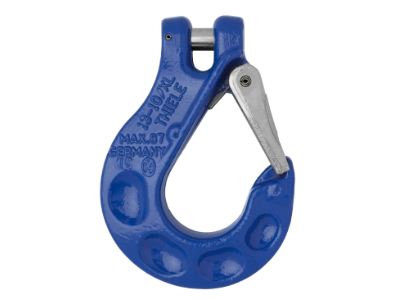

 | TWN 1840/1 | SCHLUPFHAKEN MIT GABEL UND GESCHMIEDETER SICHERUNGSKLAPPE TWN 1840/1 GÜTEKLASSE 10 Die Güteklasse 10 Schlupfhaken mit Gabel TWN 1840/1 dienen zur Herstellung von universellen Kettengehängen. Der Gabelkopf dient dabei zur direkten Befestigung des Kettenstranges. Die Herstellungs- und Prüfanforderungen entsprechen der DIN EN 1677-2, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. Eingeschmiedete Messpunkte der max. Grenzwerte der Hakenmaulweite ermöglichen eine einfache Kontrolle. Die formschlüssig geschmiedete stabile Sicherungsklappe bietet dem Anwender zusätzliche Sicherheit gegen ein unbeabsichtigtes Lösen der Last aus dem Haken. Tragfähigkeiten. | Datenblatt |
 | TWN 1841/1 | SCHLUPFHAKEN MIT ÖSE UND GESCHMIEDETER SICHERUNGSKLAPPE TWN 1841/1 GÜTEKLASSE 10 Die Schlupfhaken mit Öse GK10 TWN 1841/1 dienen zur Herstellung von universellen Kettengehängen. Mittels Verbindungsgliedern, z.B. eines XL-LOKs TWN 1820, werden die zugehörigen Rundstahlketten befestigt. Die Herstellungs- und Prüfanforderungen entsprechen der DIN EN 1677-2, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. Eingeschmiedete Messpunkte der max. Grenzwerte der Hakenmaulweite ermöglichen eine einfache Kontrolle. Die formschlüssig geschmiedete, stabile Sicherungsklappe bietet dem Anwender zusätzliche Sicherheit gegen ein unbeabsichtigtes Lösen der Last aus dem Haken. | Datenblatt |
 | TWN 1836 | SELBSTVERRIEGELNDE HAKEN MIT ÖSE TWN 1836 GÜTEKLASSE 10 Die selbstverriegelnden Haken mit Öse TWN 1836 Güteklasse 10 dienen zur Herstellung von Kettengehängen und finden häufig Anwendung in der Bauindustrie. Mittels Verbindungsgliedern, z.B. XL-LOKs TWN 1820, werden die zugehörigen Rundstahlketten befestigt. Beim Belasten der Haken verriegeln diese selbsttätig. Das Öffnen kann erst im unbelasteten Zustand durch eine manuelle Entriegelung erfolgen. Die selbstverriegelnden Haken entsprechen der DIN EN 1677-3, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. | Datenblatt |

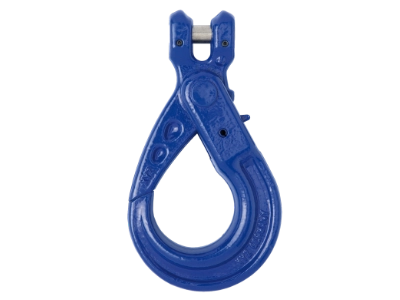

 | TWN 1837 | SELBSTVERRIEGELNDE HAKEN MIT GABEL TWN 1837 GÜTEKLASSE 10 Die selbstverriegelnden Haken mit Gabel TWN 1837 dienen zur Herstellung von Kettengehängen und finden häufig Anwendung in der Bauindustrie. Der Gabelkopf dient dabei zur direkten Befestigung des Kettenstranges. Beim Belasten der Haken verriegeln diese selbsttätig. Das Öffnen kann erst im unbelasteten Zustand durch eine manuelle Entriegelung erfolgen. Die selbstverriegelnden Haken entsprechen der DIN EN 1677-3 unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. | Datenblatt |

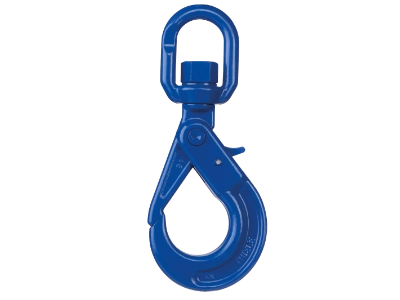

 | TWN 1838 | SELBSTVERRIEGELNDE WIRBELHAKEN TWN 1838 GÜTEKLASSE 10 Die Güteklasse 10 selbstverriegelnden Haken mit Wirbel TWN 1838 dienen zur Herstellung von Ketten- und Drahtseilgehängen und finden Anwendung in der Bauindustrie. Der kugelgelagerte Wirbel ermöglicht das Drehen unter Last. Beim Belasten der Haken verriegeln diese selbsttätig. Das Öffnen kann erst wieder im unbelasteten Zustand durch eine manuelle Entriegelung erfolgen. Die selbstverriegelnden Haken entsprechen der DIN EN 1677-3 unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. | Datenblatt |

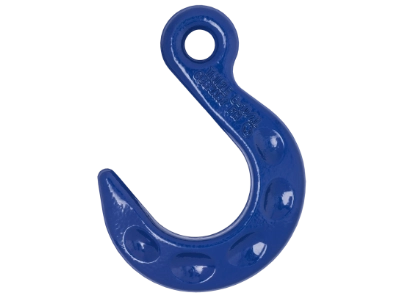

 | TWN 1856 | GIEßEREIHAKEN MIT ÖSE TWN 1856 GÜTEKLASSE 10 Die Güteklasse 10 Schlupfhaken mit Öse TWN 1841/1 dienen zur Herstellung von universellen Kettengehängen. Mittels Verbindungsgliedern, z.B. eines XL-LOKs TWN 1820, werden die zugehörigen Rundstahlketten befestigt. Die Herstellungs- und Prüfanforderungen entsprechen der DIN EN 1677-2, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. Eingeschmiedete Messpunkte der max. Grenzwerte der Hakenmaulweite ermöglichen eine einfache Kontrolle. Die formschlüssig geschmiedete, stabile Sicherungsklappe bietet dem Anwender zusätzliche Sicherheit gegen ein unbeabsichtigtes Lösen der Last aus dem Haken. | Datenblatt |
 | TWN 1899 | GIEßEREIHAKEN MIT ÖSE TWN 1899 GÜTEKLASSE 10 Die Güteklasse 10 Absetzkipperhaken TWN 1899 verbinden Kettengehänge mit den Zapfen von Absetzcontainern, z.B. Behälter nach DIN 30720. Die Form der Hakenmaulweite und des Hakengrundes ist auf die Container-Aufnahmezapfen ausgelegt. Der Gabelkopf dient dabei zur direkten Befestigung des Kettenstranges. Beim Belasten der Haken verriegeln diese selbsttätig, das Öffnen kann erst wieder im unbelasteten Zustand durch eine manuelle Entriegelung erfolgen. Die Absetzkipperhaken entsprechen der DIN EN 1677-3, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. | Datenblatt |

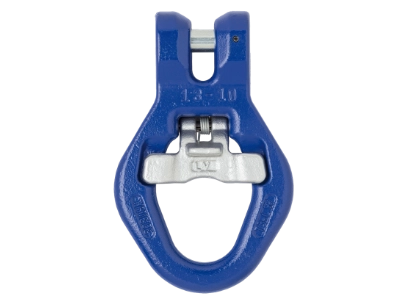

 | TWN 1869 | ABSETZKIPPERÖSE FÜR EINHANDBEDIENUNG MIT GABEL UND GESCHMIEDETER SICHERUNGSKLAPPE TWN 1899 GÜTEKLASSE 10 Die Güteklasse 10 Absetzkipperösen TWN 1869 verbinden Kettengehänge mit den Zapfen an Absetzcontainern, z.B. Behältern nach DIN EN 30720. Die Form der Öse ist auf Container-Aufnahmezapfen ausgelegt. Der Gabelkopf dient dabei zur direkten Befestigung des Kettenstranges. Die geschmiedete Sicherungsklappe ermöglicht eine sichere Einhandbedienung. Die Herstellungs- und Prüfanforderungen basieren auf der DIN EN 1677-1, unter Berücksichtigung der Güteklasse 10 Tragfähigkeiten. | Datenblatt |
